修理工一定要进来看看，

小王子CHR 2017-08-28

1197 9

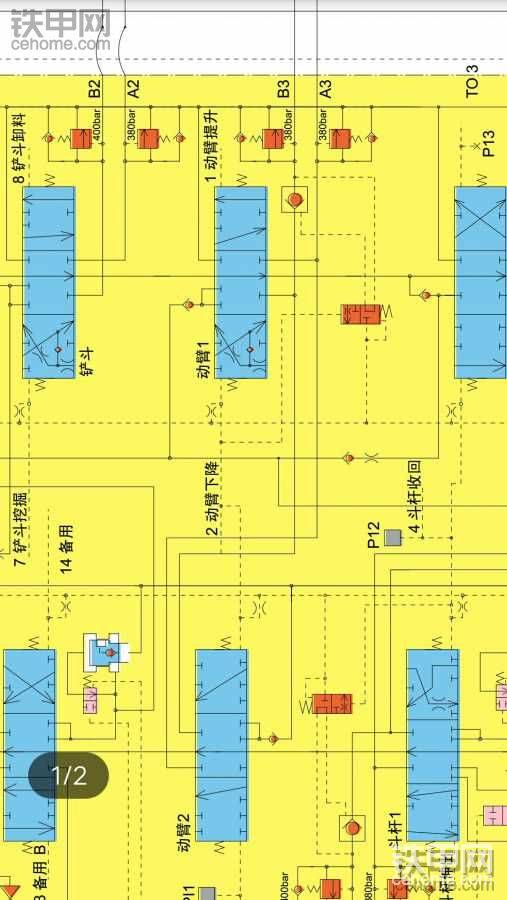

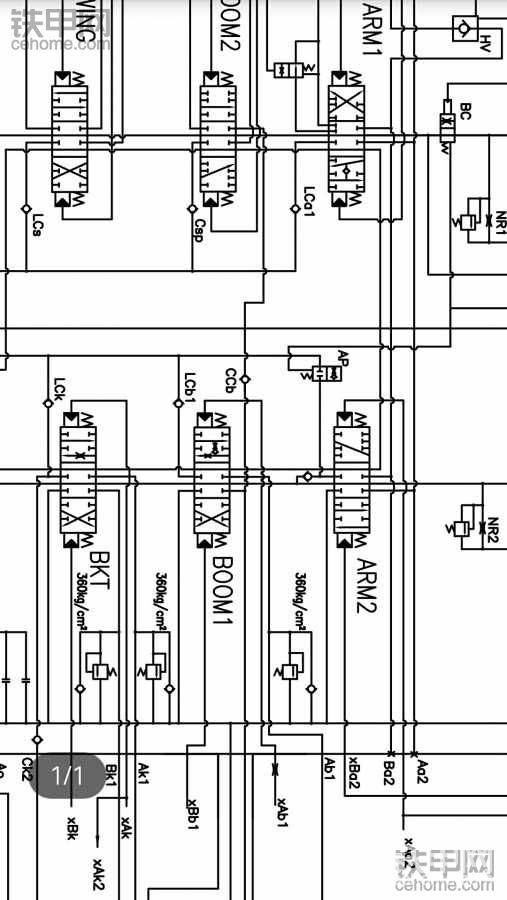

下面是，zx_200-3的图和，大宇200-5的图，
       先拿zx的来分析，此车两个泵公用一个主溢流阀，
        大臂做溢流(上升)，假设溢流阀设定压力为350mpa.大臂副杆，和大臂主杆是并联在，大臂A.B工作油路上的，所以大臂主副杆进油路上各有一个负载单向阀，
        假设一个泵有内泄，压力达不到所设定的溢流压力。另一个泵正常，此时大臂做溢流(上升)，两个泵的压力会不一样，正常泵的压力大于内泄泵的压力，压力大的会顶住压力小的负载单向阀，


全部评论

王子健 2018-09-21
```
液压图难啊
```
回复（1）
1. 小王子CHR 2019-09-14

  看了这么多快手，还是「挖机液压世界」最好玩了！ http://m.gifshow.com/s/YXTFdqm0 复制此链接，打开【快手】直接观看！关注快手，专业讲解

  回复
男人的累 2017-11-10
```
看不懂
```
回复（0）

新奔跑的蜗牛 2017-10-31

顶你！有道理！有时候自己知道却讲不出。

维修人员～木子 2017-08-30
```
压力跟流量没关系，
```
回复（0）
维修人员～木子 2017-08-30
```
35000kpa
```
回复（0）
mawenxuan 2017-08-28
```
看着好牛逼的样子
```
回复（0）
157****8220 2017-08-28
```
好牛逼哦……
```
回复（0）
旺旺@ 2017-08-28
```
学习
```
回复（0）
天天天天挖 2017-08-28
```
看不懂
```
