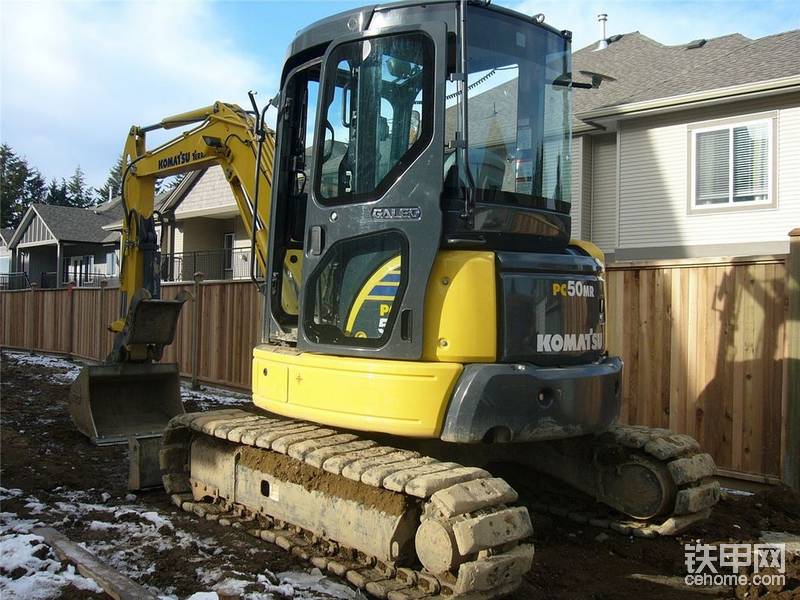

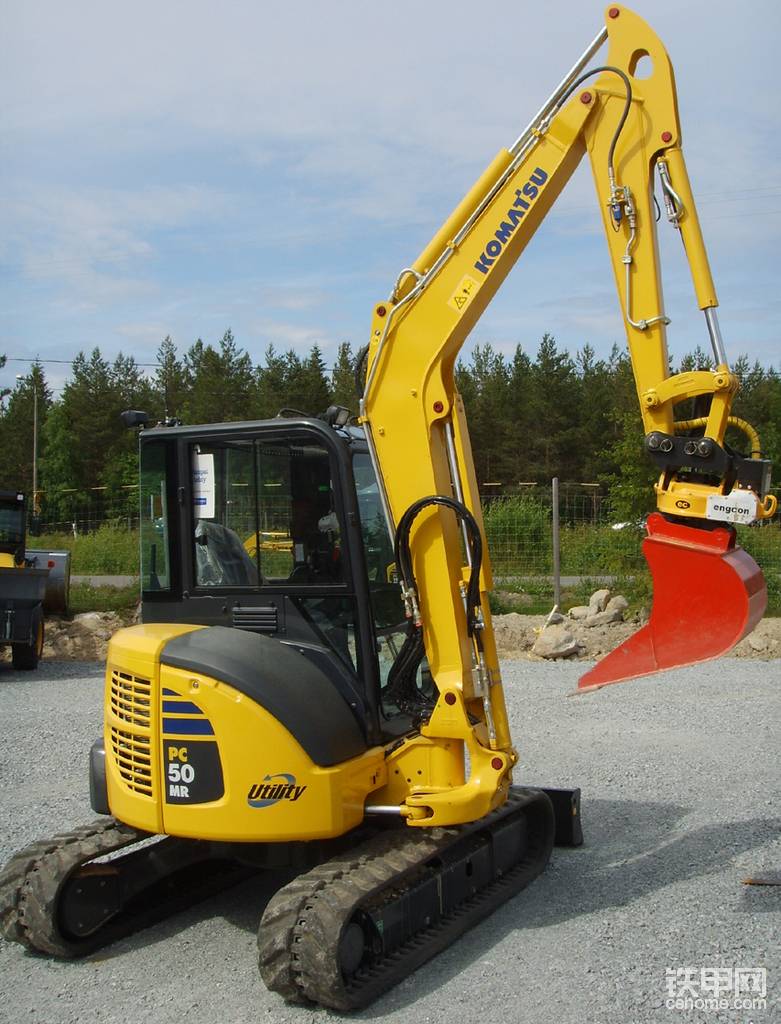

PC50MR-2

● 发动机型号：小松4D88E-5
● 液压装置类型：压力补偿式CLSS系统
● 驱动方式：液压驱动
[align=left]● 减速机构：行星齿轮减速
● 回转润滑：浸泡润滑
● 转向控制：左右独立驱动两操纵杆
● 驱动方式：液压驱动
● 行走马达：可变柱塞式
PC55MR-2 外形尺寸
项目 单位 PC55MR-2
A 总长 mm 5590
B 总宽 mm 1960
C 总高（运输时） mm 2660
D 尾部回转半径 mm 1060
E 履带长度 mm 2500
F 履带接地长度 mm 1980
G 轨距 mm 1560
H 履带板宽 mm 400
I 最小离地间隙 mm 320
J 回转中心至推土铲前端部距离 mm 1705
K 推土铲高 mm 355
L 铲斗宽 mm 700

PC55MR-2 作业范围
项目 单位 PC55MR-2
A 最大挖掘高度 mm 5850
B 最大卸载高度 mm 4160
C 最大挖掘深度 mm 3800
D 最大垂直挖掘深度 mm 3020
E 最大挖掘半径 mm 6220
F 最大地面挖掘半径 mm 6070
G 工作装置最小回转半径 mm 2440
H 推土铲最大上升量 mm 430
I 推土铲最大下降量 mm 330
　 最大挖掘力 铲斗 kN(kgf) 39.0(3980)
　 最大挖掘力 斗杆 kN(kgf) 23.9(2440)
　 标准铲斗 m3 0.20
铲斗容量(m3) 宽度 齿数
SAE 不带侧刃 带侧刃
0.2 630 700 5
  这些表是基于全负载铲斗到达最大伸展距离时保证侧向稳定性的条件编制的。








PC55MR-2 主要规格
发动机
型号 小松4D88E-5
类型 4冲程，水冷，直喷
吸气 自然吸气式
气缸数 4
缸径 88mm
活塞行程 90mm
总排气量 2.189L
额定功率 29.4kw(40PS)/2350rpm
调速器 离心式全程调速
液压装置
类型 压力补偿式CLSS系统
液压泵
类型 变量柱塞×2+齿轮式×1
最大流量 51L×2+32L/分
液压马达
行走液压马达 可变柱塞式×2
回转液压马达 固定柱塞×1
安全阀设定值
工作装置液压回路 26.5MPa(270kgf/cm2)
行走装置液压回路 26.5MPa(270kgf/cm2)
PPC阀设定压 3.7MPa(38kgf/cm2)
油缸油缸数-缸径×行程×活塞杆直径)
动臂 1-99mm×690mm×50mm
斗杆 1-85mm×719mm×50mm
铲斗 1-75mm×580mm×50mm
回转系统
驱动方式 液压驱动
减速机构 行星齿轮减速
回转润滑 浸泡润滑
回转操作制动 液压锁紧
旋转速度 9.0rpm
驱动装置和制动器
转向控制 左右独立驱动两操纵杆
驱动方式 液压驱动
行走马达 可变柱塞式
最大牵引力 42.0kN(4280kgf)
行走速度(高/低) 4.3/2.6km/h
行走制动器 液压锁紧
停车制动器 湿式多盘式制动器
行走部分
中心框架 X-架
履带框架 箱形截面结构
履带类型 三筋履带
履带调整 黄油涨紧
托轮 每侧1个
支重轮 每侧4个
冷却液和润滑剂容量(更换量)
燃油箱 80L
散热器 7.3L
发动机 8.0(7.4)L
终传动(每侧) 0.8L
液压油箱 55(20)L
　工作重量(近似)
工和重量(近似),包括动臂、斗杆、0.2m3铲斗、规定的液压油 冷却液、充满的燃油箱、操作员及标准装备。



履带 工作重量(kg) 接地压
kPa(kg/cm2)
履带类型 履带板宽(mm)
三筋履带 400 5420 31.4(0.32)
