答应老啝的。山猫铣刨机。

惊蛰 2013-06-04

1.6万 55

之前答应老啝的要发山猫的铣刨机。这几天车有点小问题修了几天车。今天刚刚开始干活。闲来无事就动手拍了拍。

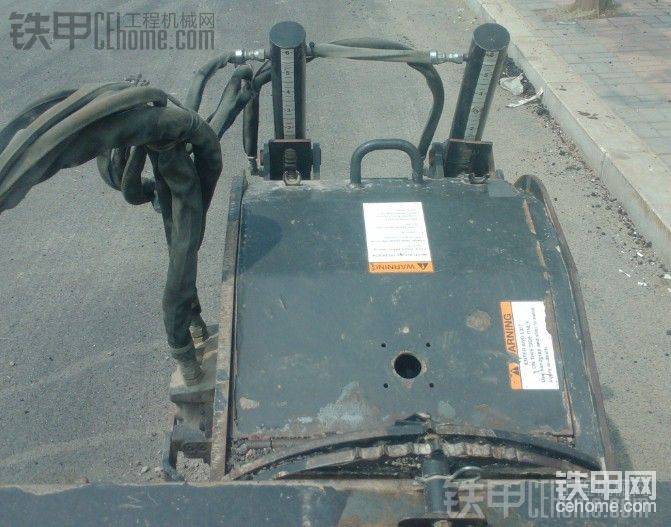

这是在驾驶室里拍摄的画面。全变这个小凳子就是铣刨机。前边那两个棍子就是控制深度的。一会会有特写的哦。

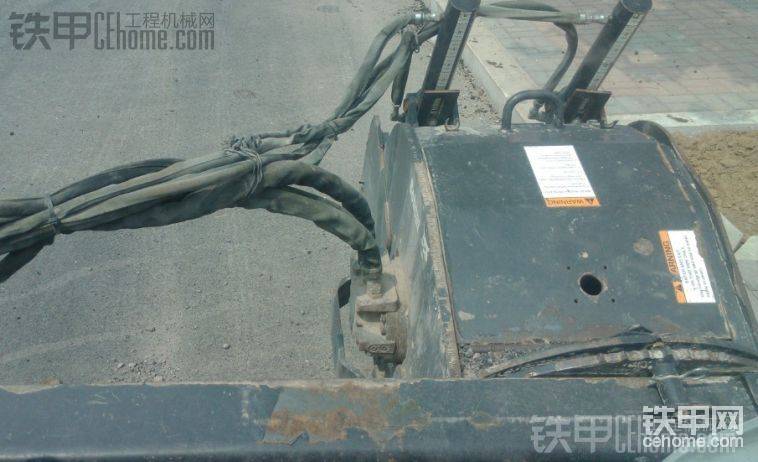

通过这一张照片大家就可以看出来，前边的这个装置是可以移动的哦。当然。。只能往右移动。

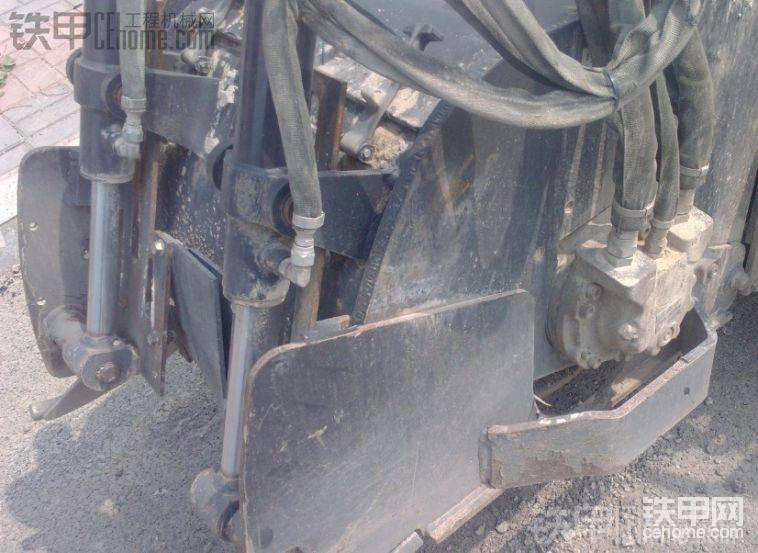

这个就是铣刨机的前部特写。主要是靠一个液压马达带动的。
这两个就是控制深度的标尺。是靠液压油缸来控制的。

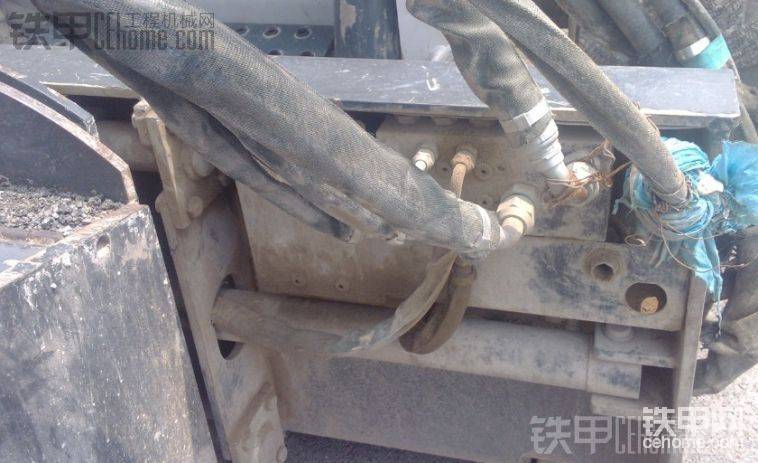

此处应该是分配器吧。。。经常在那漏油。

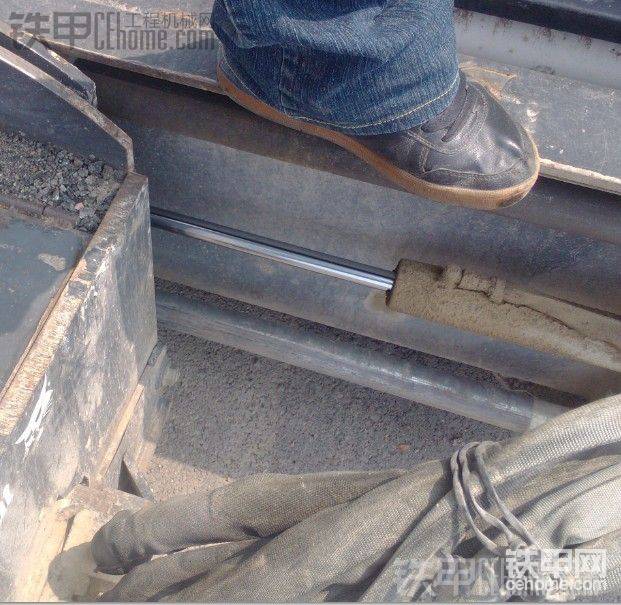

这个油缸就是控制铣刨头左右移动的。平时藏在后边一般人看不见 。

这个就是铣刨头的特写喽。。。其实早就该换了。但是没有钱。。。

这个就是铣刨机与滑移连接的地方三根油管，还有一个是接电的。铣刨机的深度和左右移动全时靠电来控制的。

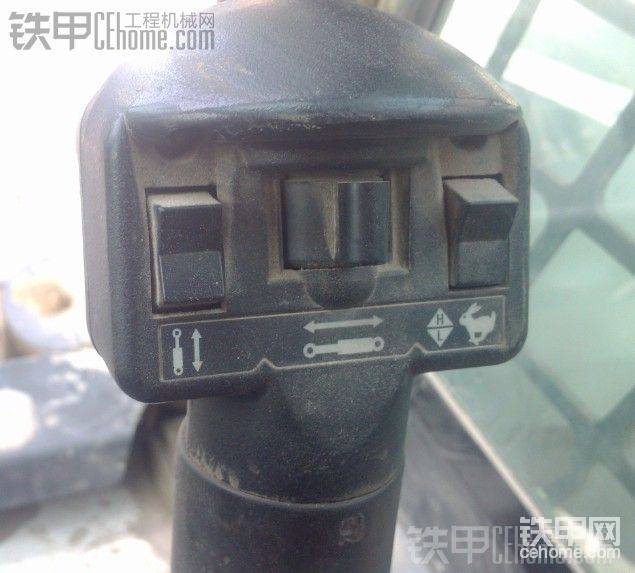

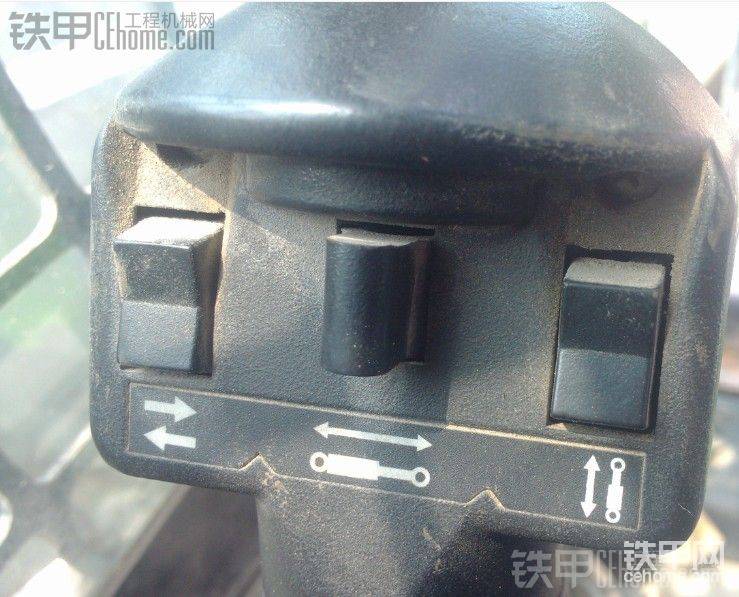

右侧这个按钮就是控制左侧标尺移动的。中间这个按钮就是控制铣刨头左右移动。

这是右侧的手柄上左侧的按钮是控制右侧标尺上升或者下降的。

上边的盖子是能打开的哦。另外还有标志哦亲。BOBCAT牌子哦。

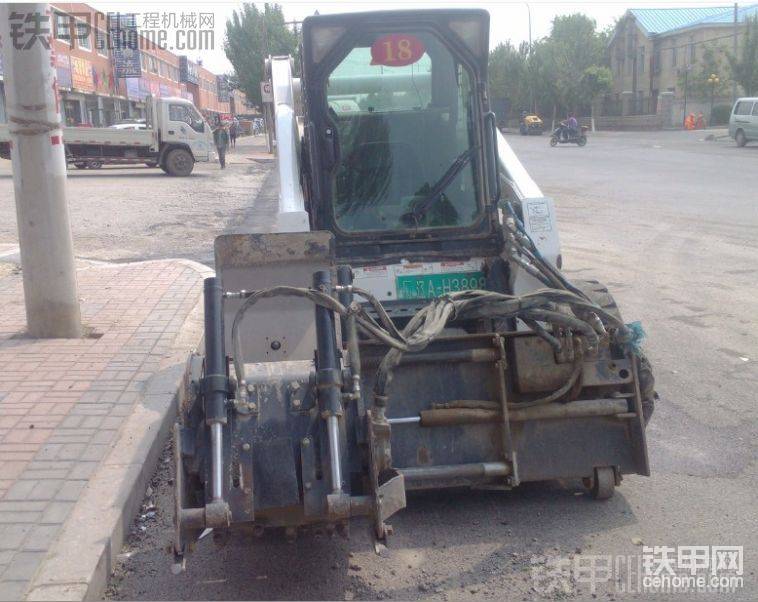

再来一张整车图片。

PS：一下。IPHONE5加长了。美年达苹果味的也加长了。。。
老啝我的图章哦亲。
