玉柴85－8托链轮维修过程_铁甲工程机械论坛

[i=s] 本帖最后由 ylliangwei 于 2012-9-30 07:42 编辑

机器拖链轮坏了，换了一个便宜的，换之前拆开看，发现这托链轮结构不理想。自己动手设计了一个。

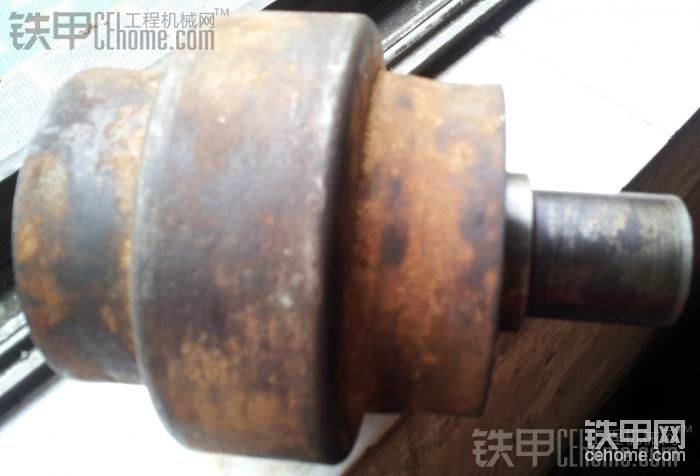

下面是损坏的托链轮：

这是托链轮轴，圆锥滚子都跑没了。一片片的是保持架，生锈最严重处是轴承的内圈。

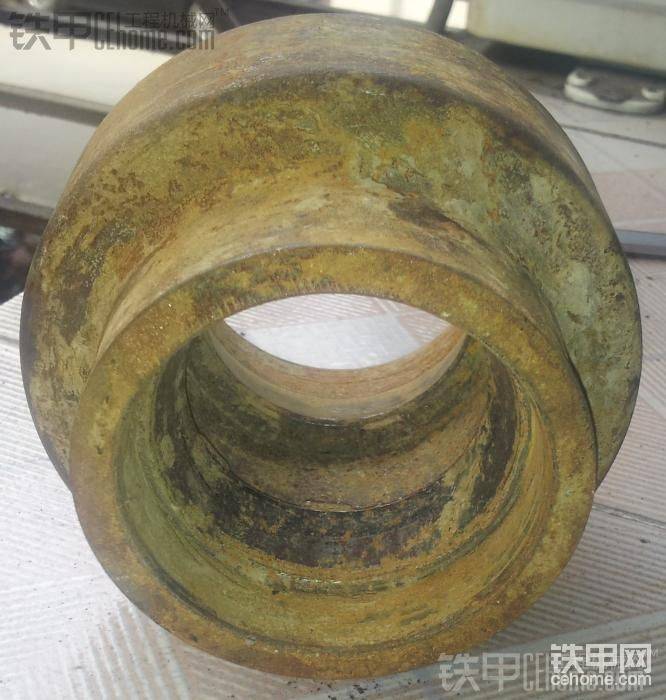

这是托链筒，里面黑处是轴承外圈。

全部评论

沈国庆 2018-03-11

楼主好手艺;呵呵.我也是搞修理的

ylliangwei 2012-09-30

左右端盖没有按上面的图设计。在原有的基础上，将端盖外圆与托链筒孔用过盈配合连在一起。

ylliangwei 2012-09-30

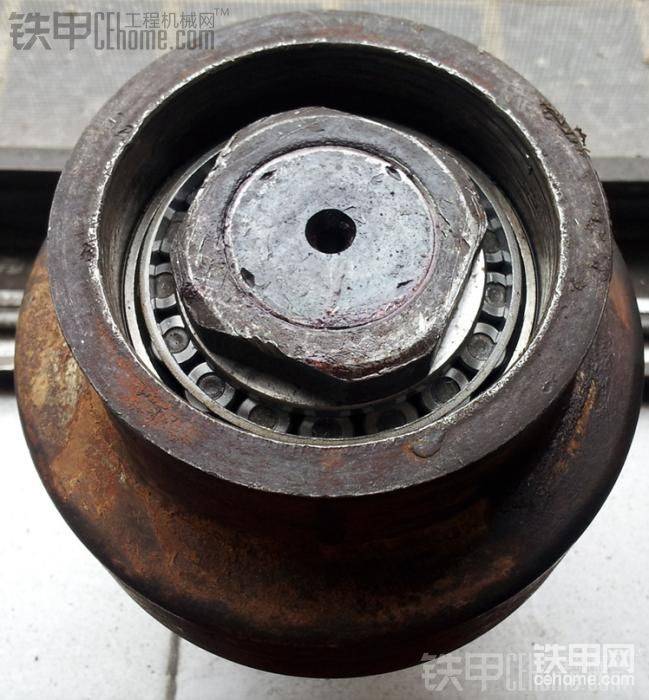

这是将右侧的轴承内圈和圆锥滚子装入托链轮轴上后，拧紧螺母。保证内圈轴向游隙0.02～0.04

ylliangwei 2012-09-30

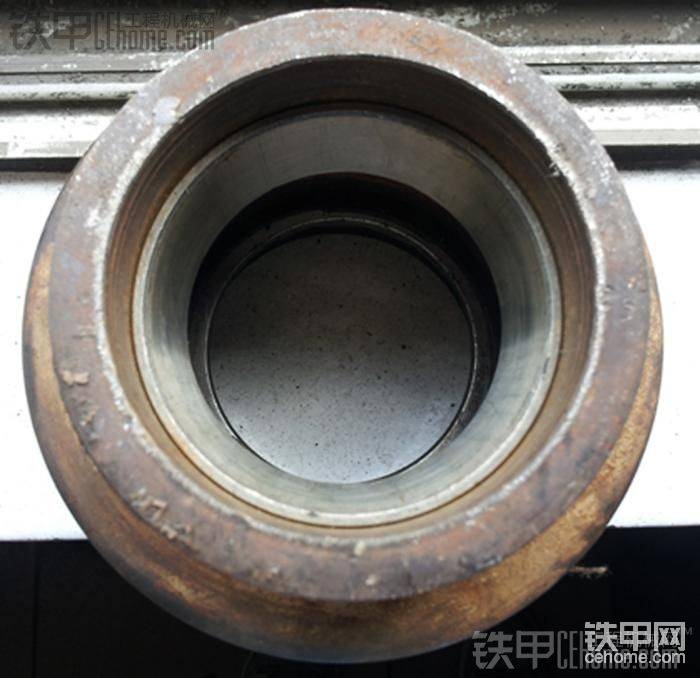

这是两端轴承外圈打出来后，更换新轴承外圈的托链筒。

这是损坏的内圈打出来后，安装新的左侧轴承内圈和圆锥滚子的托链轮轴。轴承内圈和圆锥滚子由保持架固定在一起。轴新加工两条安装O形圈的沟槽。
