[i=s] 本帖最后由 原来就是你 于 2012-9-4 10:42 编辑

    论坛里应该有很多喜欢挖机模型，也想自己做模型的朋友吧，可能苦于不知道怎么下手而还停留在想像中。
    我是开挖机的，没有机床，没有电焊，靠的是一些薄铁皮，一些木头，一把手枪转，一个磨光机，一个小锤子，一些气动枪钉，AB胶和淘宝买的一些零件。
    下面我说说我的摸索之路吧，希望对还在摸索的朋友有帮助吧。。
    这是我做的第二个模型，也是第一个留下照片的模型
[img=670,0]http://img3.cehome.com/forum/201110/09/233446rf7s15s4r9g44s48.jpg[/img]
这个模型用的材料都是找的废旧东西做的，
做模型，我的步骤是先在一张纸上把你想做的挖机样子侧视图用铅笔画出来（因为铅笔好修改）感觉图满意了就可以动手做了。
大臂：木板锯出来的
小臂：木板锯出来的
铲斗：彩钢板用剪刀剪出来，用AB胶粘好。
上身：用薄木板锯出形状拼起来，钉子钉起来。
履带：用的是摩托车发动机里的小链条，链板是木板用AB胶粘到链条上（注意胶水不能搞到链节里)
驱动齿：摩托车启动电机的小齿轮，行走减速机是拆的电视室外天线里的马达，那里有齿轮的，拼起来，电机是用的小孩玩具里拆下的马达。
回转电机：是玩具里的减速机，直接拿下来用。电池是用的4节1.5伏的南孚电池
挖机动力：5毫升针管，经过照片里的绿管子通到手里的10毫升针管，通过挤压手里针管里的水来推动臂上的针管，来实现模型的挖掘。
这个模型的特点是：造价便宜，简单。
下面是这个模型的视频，是经过改装的（车身里加了微型齿轮泵的）
http://v.youku.com/v_show/id_XMzI1NTQzMzky.html

这个模型我参加掘战达人送给沃尔沃了，也许，那里才是它最好的归宿。


    然后我就开始了大一点的模型制作，还是先在纸上画出来图，这个构思是把液压缸换成螺杆，依靠电机扭力带动螺杆，实现臂的挖掘。
    这个材料是：3个做臂上的螺杆的动力

这两个电机做行走马达

这个做回转电机

这个行走驱动齿
[img=700,0]http://img3.cehome.com/forum/201112/07/13075459bo1zox1ckz51pw.jpg[/img]
底盘做出来的效果图[img=700,0]http://img3.cehome.com/forum/201112/07/13093908dbwfh51fb111ta.jpg[/img]
初具形状
[img=700,0]http://img3.cehome.com/forum/201112/07/1309080dlullc5u3yl40z5.jpg[/img]
开始大臂是用的2个电机，但是2个电机不同步，所以我就改成了一个大电机了，下图。
[img=700,0]http://img3.cehome.com/forum/201112/18/134540q548o3ufi2q8t8qe.jpg[/img]
[img=700,0]http://img3.cehome.com/forum/201112/29/154054s2strszkchhss601.jpg[/img]
这个就是改进后的样子，我以前在论坛里发过帖子的。
[img=700,0]http://img3.cehome.com/forum/201202/18/1201018mtuk68kk4bkk0u0.jpg[/img]
[img=700,0]http://img3.cehome.com/forum/201202/18/120428whkz866efhhheka6.jpg[/img]
控制板
[img=700,0]http://img3.cehome.com/forum/201202/18/120418bwiuf0uwifxeb7ii.jpg[/img]
[img=700,0]http://img3.cehome.com/forum/201202/18/120407q619h4mqqiqh8mqh.jpg[/img]
这个模型的特点是：材料几百元，螺杆用的五金店的1米的6毫米螺杆回来截的，螺杆和电机轴用的是弹性联轴器连接，
    我用的是12伏电，整个模型速度偏慢（不是一点点的慢{:soso_e120:}）如果速度翻一倍应该玩起来很爽的，（就是24伏）
    这个因为不要泵和阀，所以做法很简单，就是做个车架，加装几个电机就OK啦，O(∩_∩)O哈哈~

    因为速度慢，而且一直没有真正做一个液压的，我就萌生了做个液压的模型的想法。想起来就行动，因为我是开挖机的，不能自己加工液压换向阀之类的零件，所以赶紧在淘宝上找材料，线面就是我找的材料。
    因为我找的阀只能承受0.8MPA的压力（12个）

我就买了这么大压力的泵X2个（我也是双泵{:soso_e113:}{:soso_e113:}）

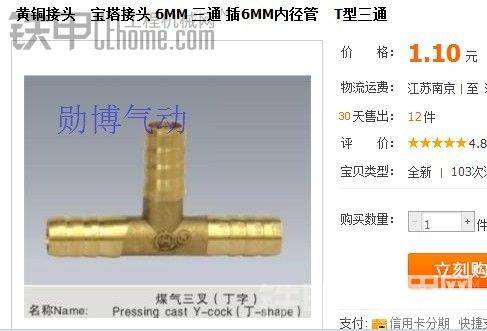

这是3通，连接管子用的

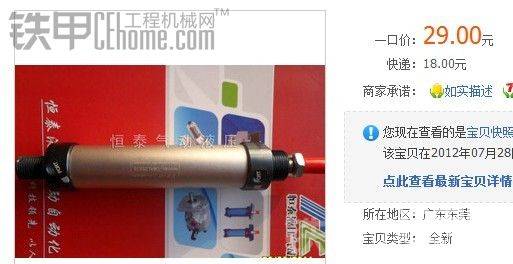

气缸，我当做液压缸用（小臂的）

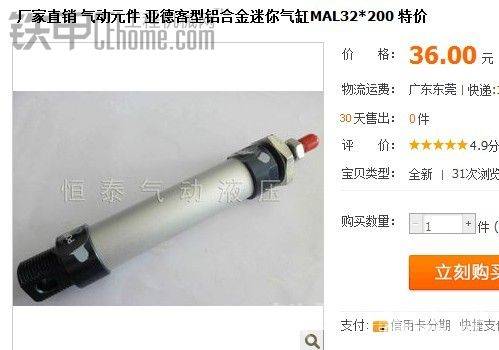

这是大臂和铲斗的（3个）

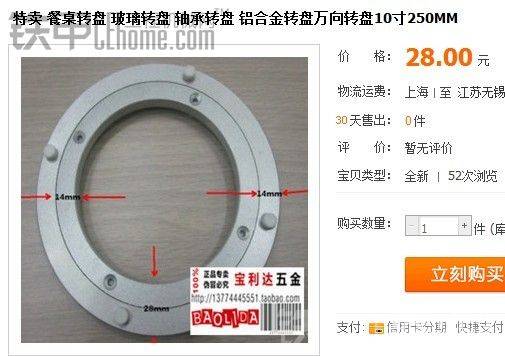

回转转盘，这个便宜铝合金的外围用摩托车小链条粘着，这样便宜（省钱才是王道啊）{:soso_e113:}

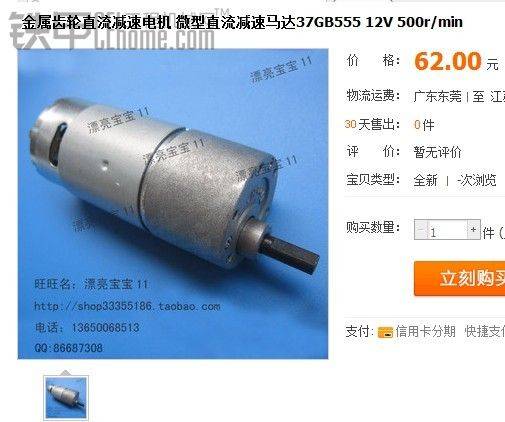

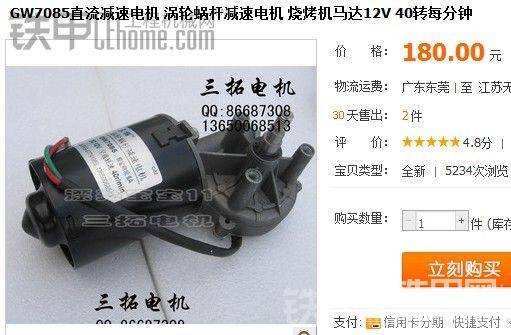

行走电机，好贵啊 {:soso_e105:}{:soso_e105:}咬牙买了2个（三拓电机，质量很好的）

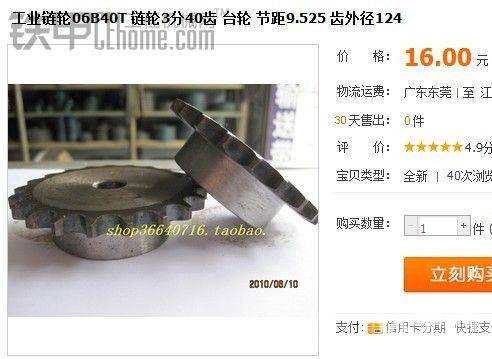

行走驱动齿（货币3家，还是他家价格便宜，好多东西都在他家买的）

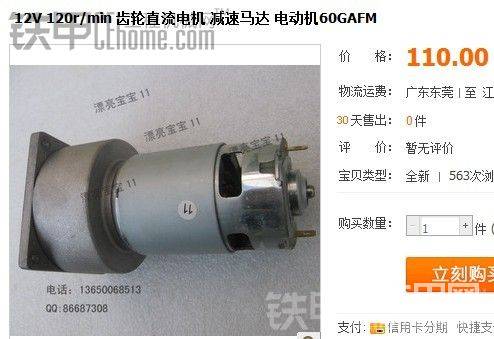

回转电机（轴头上的链轮她家有卖的，到时候自己挑，10个齿的，节距6.几的（忘了）{:soso_e127:}{:soso_e127:}

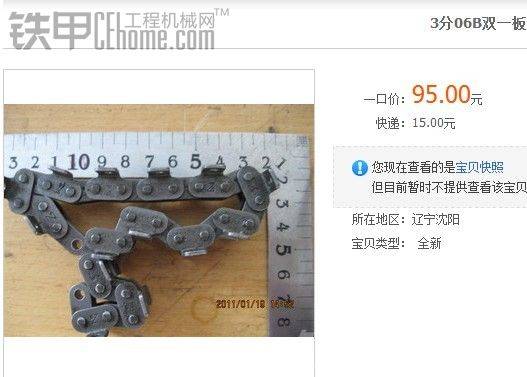

行走链条，讨价还价后买了3条300块，卖家包邮的{:soso_e104:}

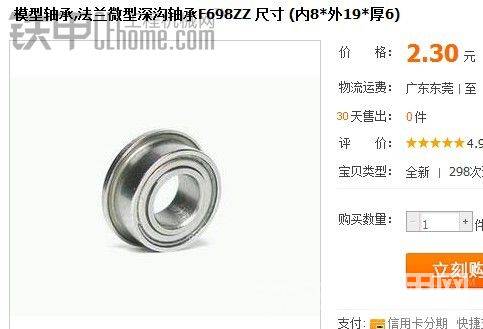

这个法兰轴承是做支重轮的（买了40个）

大概就是这些材料，剩下就是模型结构的打造了，很遗憾，我没有拍下过程的图片。
图片中是我6岁的侄子

[img=670,0]http://img4.cehome.com/forum/201207/14/071756wc5t7azacwv7zzob.jpg[/img]
[img=670,0]http://img4.cehome.com/forum/201207/14/071755bu9aqfwwgfb44hah.jpg[/img]
这是我在参加掘战达人南京赛区的时候带去展示一下的，
这张是在掘战达人板块找到的

这个模型速度我还满意，挖掘力我就不说了，视频里见{:soso_e120:}（跟那些做模型的牛人们没法比的）
{:soso_e120:}{:soso_e120:}{:soso_e120:}{:soso_e120:}{:soso_e120:}
背景的声音是后面一个柴油发电机的声音，我模型可没那么大的噪音哦。O(∩_∩)
O~http://v.youku.com/v_show/id_XNDI3NzIyNzg0.html
    编辑了这么久，对打算做模型的朋友有点帮助吧，呵呵
    版主，能不能给个做模型的精华啊，您老的肯定是我发帖的动力啊{:soso_e120:}{:soso_e120:}

    这个月要去武汉参加掘战达人区域赛了，朋友们，给我加油啊
