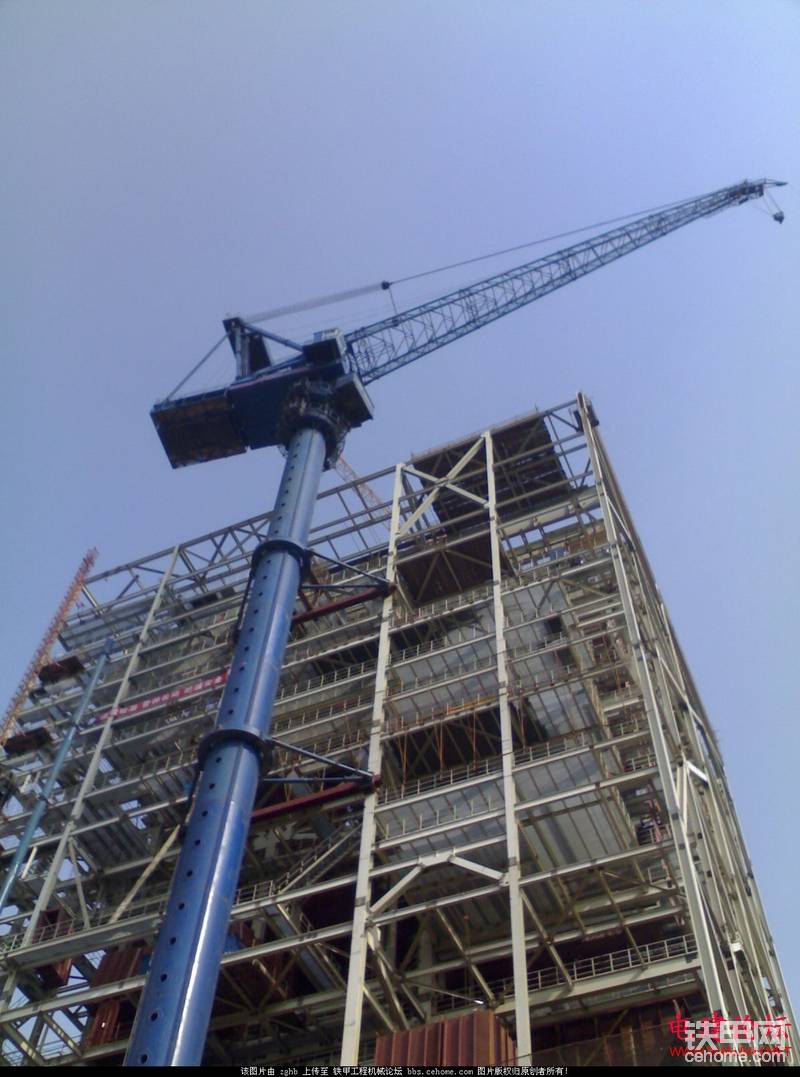

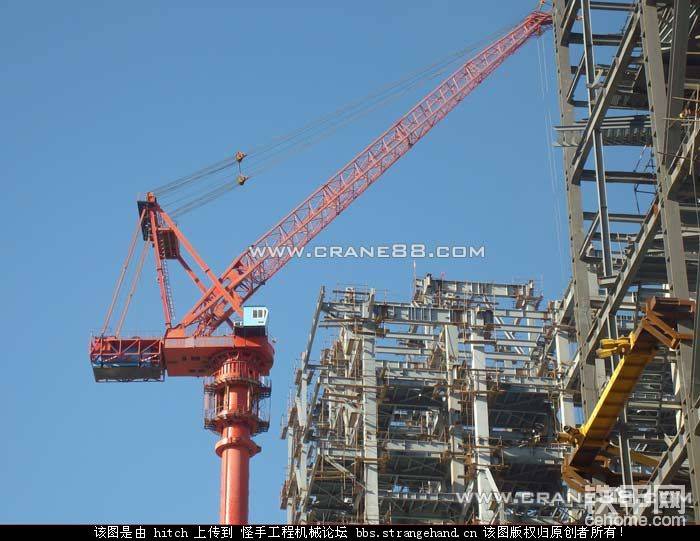

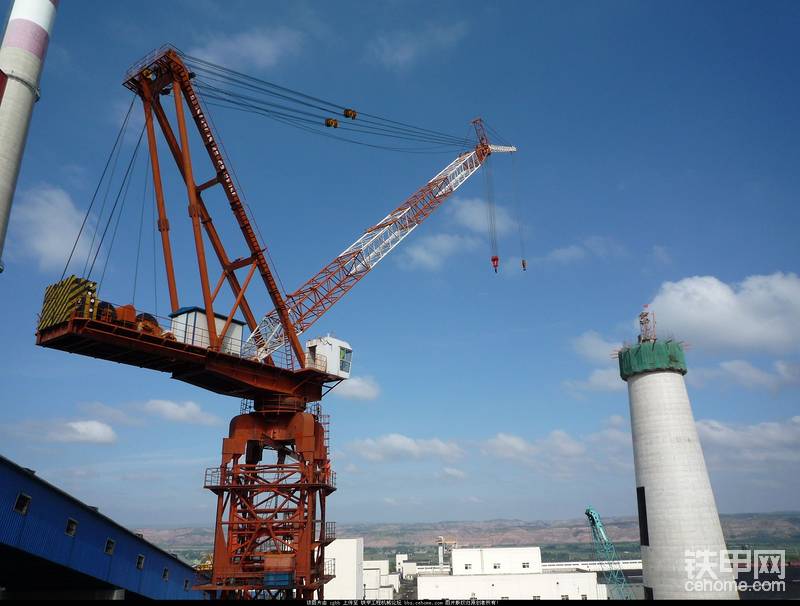

有谁了解圆筒吊？

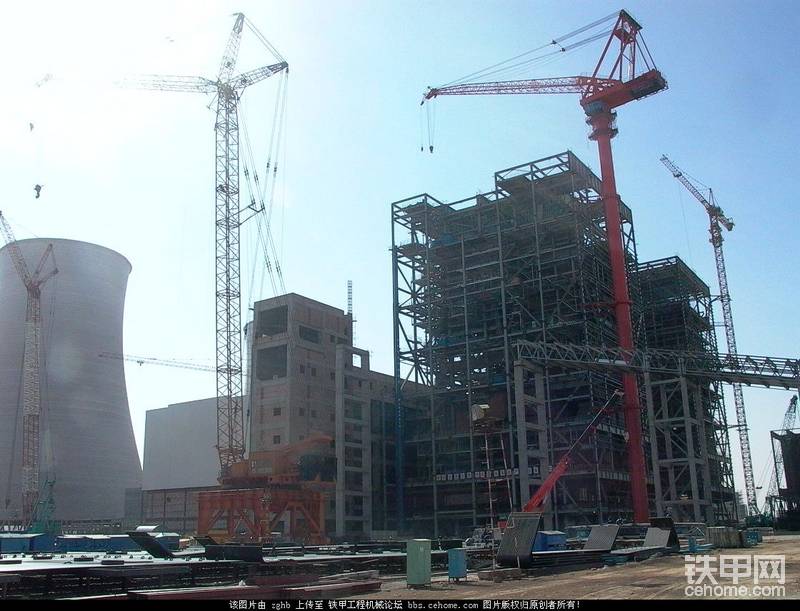

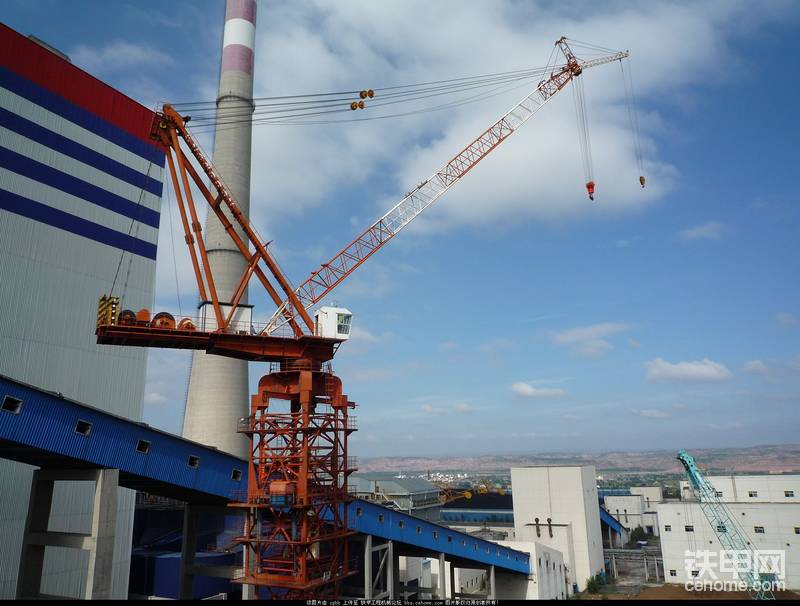

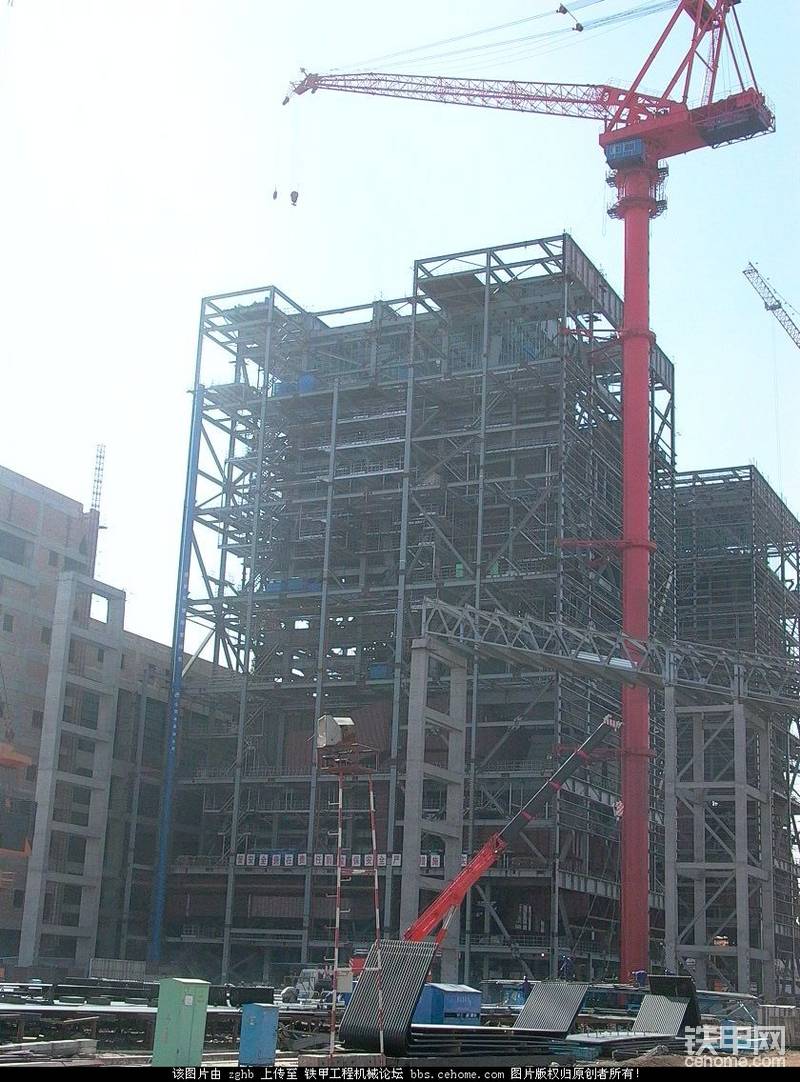

电站锅炉吊装使用较多

战地空间小呗 ``````````````````````

LZ所提到的这种圆筒吊跟在一些码头或在船厂用到的门座式起重机其实是同一种结构形式 由四大机构组成：分别是大车机构（LZ指的是固定式的）、旋转机构、变幅机构和起升机构

见都没见过。这辈子是没机会开了

恩 很好 。。~

一没注意。论坛图片改水印了!领导辛苦了

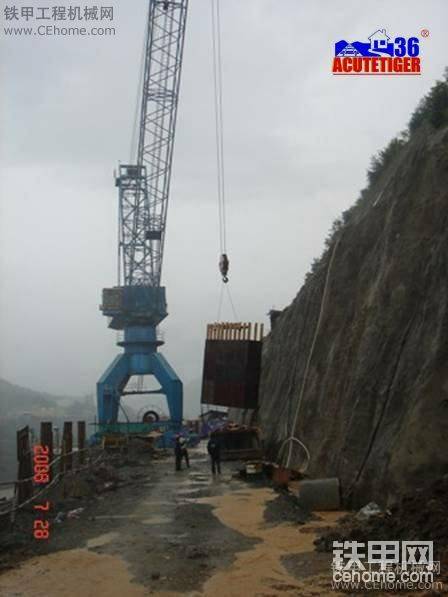

我们单位使用的类似设备，我们的叫做---高架门机（高架门座起重机）！有四组电动减速机控制行走，在预设的轨道上移动，可做360°回转。水电系统这种高架门机应用较多，多以MQ 系列应用于水电站较高的坝体浇筑与材料吊运。
水电工程用高架门机相比较有以下几个显著特点：
　　1．起升高度高、工作幅度大。最高起升高度比常规门机的起升高度要高得多，在全程幅度范围达到轨上120m高程以上。而其他门机因受安装设备等条件的限制，一次安装只能达到50m（小幅度范围）。
　　2．采用国内独有的工程机器人自顶升技术。采用低架安装、高架作业的方式，研制有一套独有的自顶升装置，且作业平衡、安全可靠。
　　3．采用了新型瓦套式接头和涨销式接头两种连接形式，克服了高强度螺栓联接或销轴联接的某些缺点，使安装、拆卸更方便。所采用的电控系统运行平衡，调速性能好，操作方便，故障检查功能完备。
　　4．具有国际先进的全数字控制直流调速驱动系统。具有先进的计算机和数据处理技术，硬件结构简单、集成度高、功能齐全、性能稳定可靠，并有完善的故障检测和诊断功能。

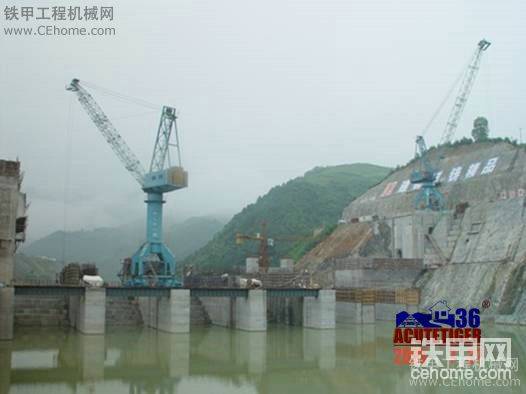

图中所示 MQ1260（B）圆筒式高架门式起重机 技术性能

主要技术性能参数如下。

（1）变幅范围:56m（起重量为10t，起重臂中部接长12m，臂长达62m;变幅范围为42m时，起重量可达20t）;

（2）最大提升重量:60t（幅度为21m，标准臂架50m，铰点高30m）;

（3）提升范围（加长臂架状态，幅度26m）:轨上80m，轨下25m;

（4）轨距:10.5m;

（5）输入电源:AC400V50Hz;

（6）工作容量:～400kVA;

（7）最大轮压:≤530kN;

（8）轨道型号U80;

（9）单件最重:26.5t（工作臂）;

（10）整机重量:362.5t。

听君一席话，胜读十年书啊！
还得专业人士来答疑解惑，佩服佩服！

这种塔机的设计使用主要是考虑作业空间紧张的需要，，你发现没，，他的尾部平衡块到回转中心距离很小，所以回转不占有很大空间，，另外他的大臂是可以俯仰的，所以在遇到回转范围有限制的情况下，他可以把大臂抬高，就可以跺过施工现场樟碍物，，，总的来说，是减少空间作业樟碍，，，想象看，如果是塔机，他的臂不可收缩俯仰，一旦遇到前面有樟碍，就不能完成360度全水平范围回转，，，

还有这种的
