回转油缸　　有齿轮齿条结构的，叶片结构的，都存在内漏严重、压力低、等问题！
      螺旋结构的外型尺寸小，输出扭矩大。回转精度可达到0.1°零内泄~！
      下面有我画的原理图（没有什么好解释的，很简单大家看看就懂了）和各种螺旋结构的液压回转缸

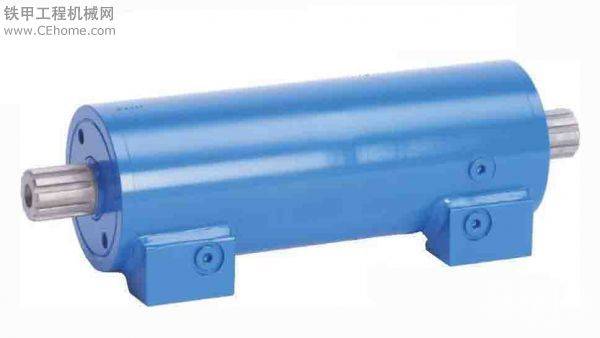

     液压回转油缸是一个装配紧密的配件，它在很小的空间里运用液压集合了非常高的扭矩。尽管动力很高但是他们仍然可以精确容易地控制，HKS回转油缸已经成功地应用在了几乎所有要求有限旋转运动且要大扭矩的领域。


　　为了达到有效可靠的功能，就需要有高制造精度。缸内部被完好的保护起来可以完全防尘防污防潮。这一精度伴随着结实密封良好的外壳，可以让缸承受达350巴的工作压力。摆动缸也可以用于非常恶劣的条件下，地下及海平面2300米以下的地方。举一个例子，在俄罗斯原子能潜艇“Kursk”号打捞期间使用了224个摆动缸从而将其举出海平面，即此促使海难救援安全执行。摆动缸甚至被运用到了要求高清洁度和卫生保健的药品和食品加工工业。


　　基于回转油缸的小身材，强力和可靠性不可能被感知到。最强大的HKS摆动缸可将20辆大众Golf轿车从一边转到另一边。这一设计是建立在带有多重螺旋齿轮的系统之上的。通过多重螺旋齿轮将活塞的直线运动转化成旋转运动。活塞的直线运动越长，旋转运动就越大。


应某某要求
在这对原理图做成解释

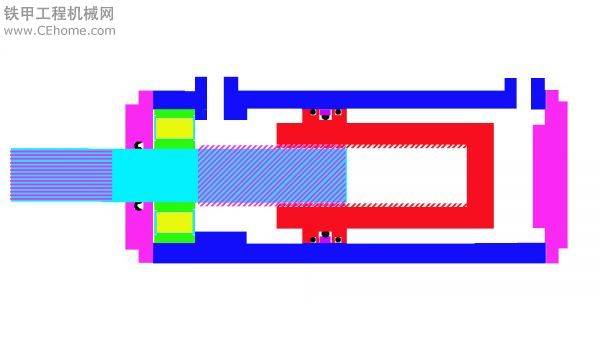

蓝色是油缸 绿色黄色是直排滚轴轴承一般是两个，这里方便画图就画了一个~
湖蓝色的是转动轴~直线那边是花键，斜线螺旋齿和红色内藏式油缸杆内的螺旋齿咬合，注意这里的内藏式油缸杆内的螺旋齿一般是和油缸杆分离式的，方便画图直接画在一起了~还有一点这里的内藏式油缸杆是被限位的，无法旋转~---~
液压油进入油缸后推动内藏式油缸在油缸中运动，通过螺旋齿将往复的推力转化为转动轴旋转的扭力~到达大扭矩旋转的效果
这样解释不知道大家能否理解~
